使用生成矩陣自動排版時如何計算間距

在專業的標簽打印軟件制作標簽時，使用已經排好的版面作為背景，在自動生成內容時，可用生成矩陣來實現，那么在矩陣生成窗口中的水平和垂直間距該如何設置呢？下面小編就演示一下其具體的計算方法：

一、在標簽打印軟件中添加固定背景圖以及第一個標簽內容后，可將兩個內容群組（組合）在一起作為一個整體。然后雙擊打開其“圖形屬性”窗口，可得第一個圖形的X值為19.84mm，此對象寬度為18.79mm：

然后可將這個對象復制粘貼到水平方向第二個的合適位置，并雙擊查看其圖形屬性，可得第二個X值為65.09mm：

從上圖查看到的兩個X值以及此對象的寬度，在計算時可用第二個對象的X值減去第一個對象的X值，再間距此對象的寬度可得中間水平間距為26.46mm，具體計算如下：

水平間距：65.09-19.84-18.79=26.46mm

二、垂直間距可計算垂直方向兩個對象的Y值的差值，具體計算如下：

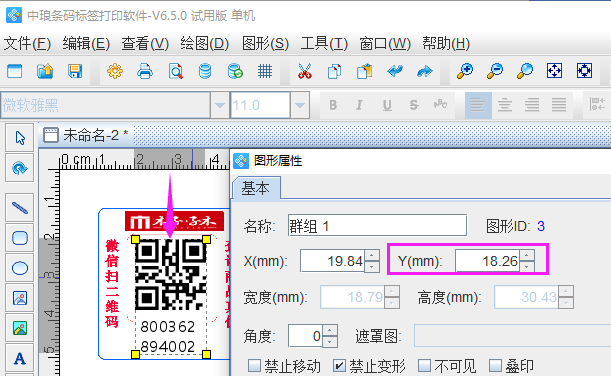

從下圖可得第一個對象的Y值為18.29mm，整個對象的高度為30.43mm

同樣，將第一個對象手動復制放在垂直方向第二個內容上，然后打開其圖形屬性，可得第二個的Y值為63.5mm：

那么在計算其垂直間距時，可用第二個對象的Y值減去第一個對象的Y值，再間距此對象的寬度可得中間垂直間距為14.81mm：

垂直間距：63.5-18.26-30.43=14.81mm

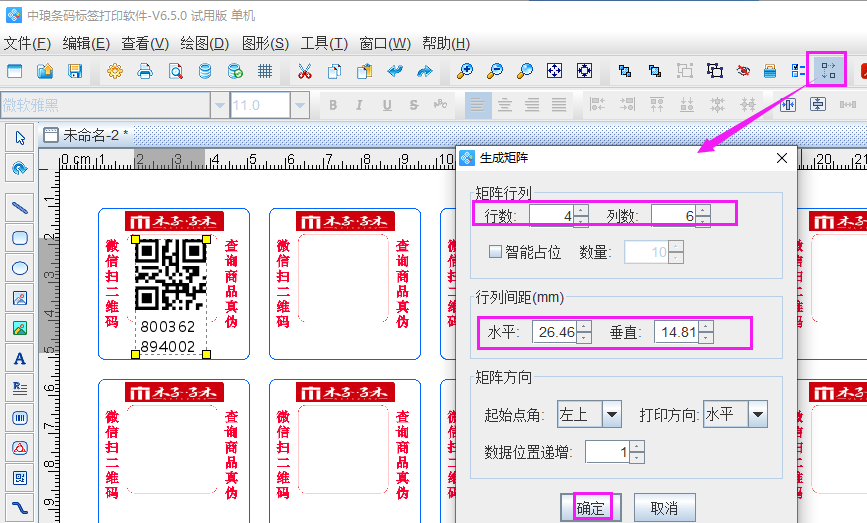

三、自動排版生成標簽內容 選中第一個對象并點擊右上方生成矩陣圖標，輸入行列數，以及前兩步驟計算出的水平和垂直間距，并點擊“確定”即可看到自動生成的效果：

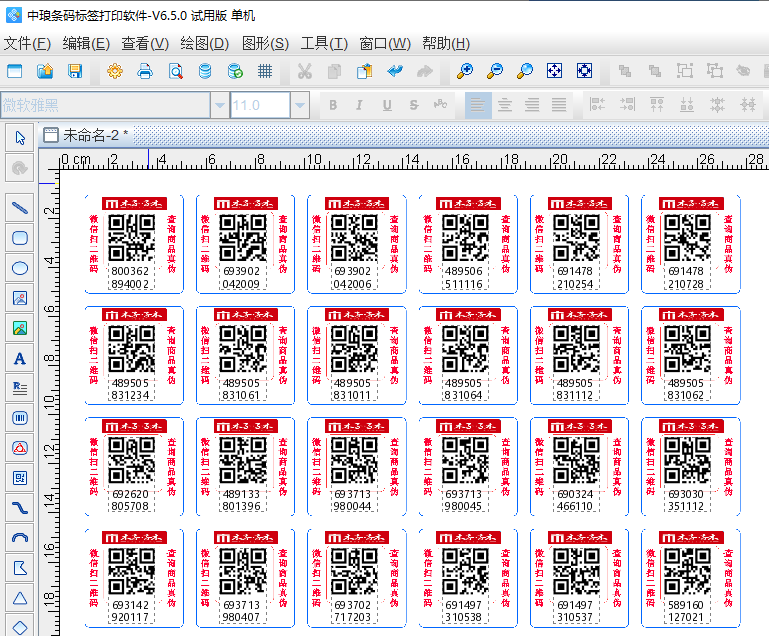

下圖為生成矩陣自動排版的效果：

綜上所述，就是在中瑯標簽打印軟件中通過對標簽內容橫向和縱向的差值來計算，在生成矩陣時的垂直和水平間距，通過手動計算，就不用估算大概尺寸或者進行多次微調來達到想要的效果了，既節省時間又提高了工作效率。
