可變數據打印軟件如何用“生成矩陣”工具整版排版循環流水號（一）

最近遇到了這樣一種排版：一個標簽中需要整版排版12行10列的流水號，然后前四行都是1-10流水號，也就是1-10流水號循環生成4次，接下來4行是11-20流水號（11-20流水號循環生成4次），依次類推。這樣的流水號在中瑯可變數據打印軟件中怎么排版生成呢？下面我們一起來看看。

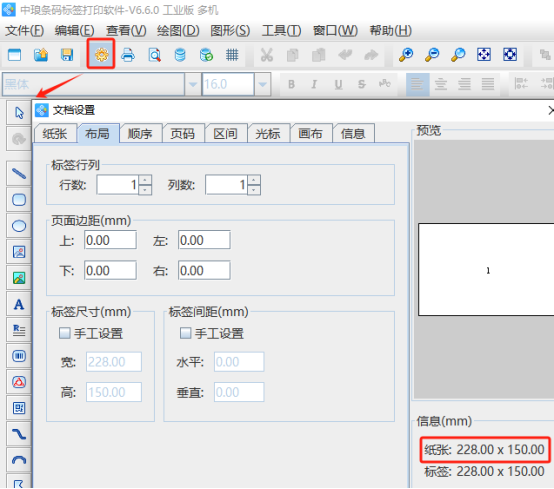

1. 打開中瑯可變數據打印軟件，根據實際紙張設置紙張尺寸和布局，紙張我們這里設置成寬度為228mm，高度為150mm的紙張，一張紙中設置1行1列的標簽，也就是一張紙作為一個大標簽進行設計排版。

2. 將底圖以“畫布背景圖”的形式導入到軟件中 點擊軟件頂部的“文檔設置”按鈕，在打開的窗口中，選擇“畫布”選項卡，將下面的“圖片背景”勾選上，點擊后面的“瀏覽”按鈕，找到本地電腦上保存的PDF底圖導入到軟件中，然后將下面的“打印背景”勾選上。

將“打印背景”勾選上的目的：標簽制作完成，輸出PDF文檔的時候，PDF底圖會和軟件中制作的可變數據一起自動疊加輸出。

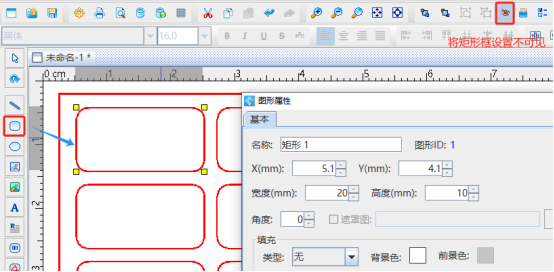

3. 循環流水號排版生成 點擊軟件左側的“繪制圓角矩形”按鈕，在白色畫布上繪制一個矩形框，設置矩形框的寬度、高度和位置，然后點擊軟件頂部的“不可見”按鈕，將矩形框設置成不可見狀態（矩形框只是作為定位使用，打印的時候不打印出來）。

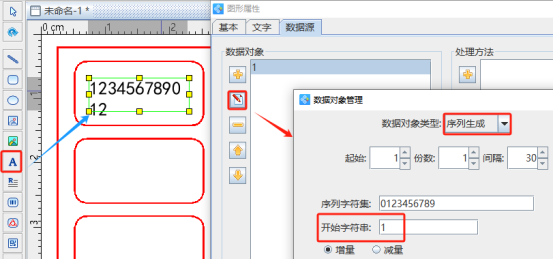

點擊軟件左側的“繪制普通文本”按鈕，繪制一個普通文本對象，雙擊繪制的普通文本，在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕，在打開的窗口中選擇“序列生成”數據類型，下面的“開始字符串”保持1不變，數據對象類型下面的“間隔”設置為30，那么下一個標簽相同位置上會顯示31，再下一個標簽相同位置上會顯示61……。

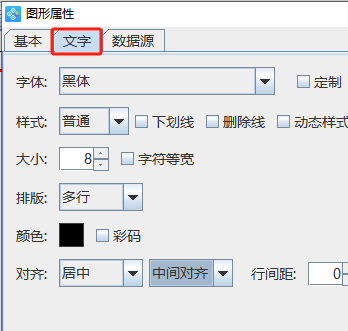

切換到普通文本的“圖形屬性-文字”選項卡，設置文字的顯示樣式：字體、字號、字間距、對齊方式等，對齊方式我們這里設置為居中對齊和中間對齊。

選中上面的矩形框和普通文本，點擊軟件頂部工具欄中的“水平居中對齊”和“垂直居中對齊”按鈕，使得文本內容在矩形框中水平和垂直方向都是居中顯示的。然后點擊軟件頂部工具欄中的“群組圖形”，將矩形框和普通文本群組成一個圖形。

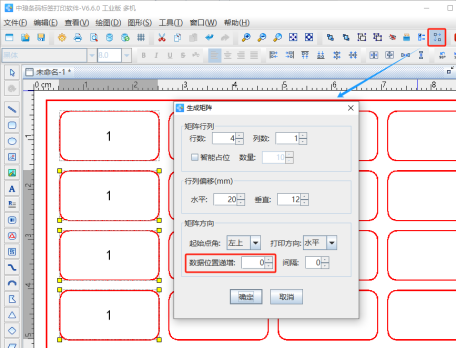

選中上面群組的圖形，點擊軟件頂部工具欄中的“生成矩陣”按鈕，在打開的窗口中，設置矩陣行列數為4行1列，垂直偏移量設置為12mm，數據位置遞增設置為“0”，這樣批量生成的4個內容，里面的數據是一樣的。

接下來還需要在中瑯可變數據打印軟件使用兩次生成矩陣工具，就可以實現一個標簽上1-10流水號循環生成4次，11-20流水號循環生成4次……，標簽制作完成之后，就可以一鍵輸出PDF文檔了，這些我們會在接下來的文章中講到，有興趣的小伙伴請繼續關注吧。
