標簽打印軟件中如何生成特殊排版流水二維碼

一摞紙總共1萬張，需要打印000001-400000總共40萬個流水二維碼，一張紙上排版4行10列40個流水二維碼，且1萬張紙上第一行排完000001-100000數據之后，第二行接著第一行的最后一個數據（100000）進行排版，依次類推。下面我們來看看這樣的流水二維碼在中瑯標簽打印軟件中是如何排版的。

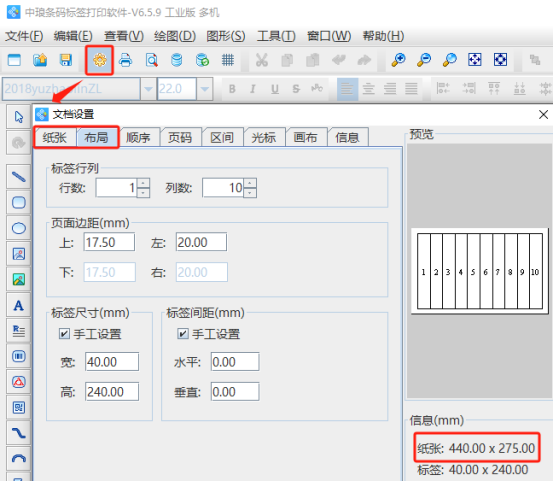

1. 打開中瑯標簽打印軟件，根據打印機中的實際紙張設置紙張尺寸和布局，紙張我們這里設置寬度為440mm，高度為275mm，一張紙上設置1行10列的標簽，紙張的上和左頁面邊距分別為17.5mm和20mm，標簽寬度和高度分別為40mm和240mm，標簽的水平和垂直間距都為0，軟件中會根據前面設置的紙張和布局參數自動計算出下和右頁面邊距。

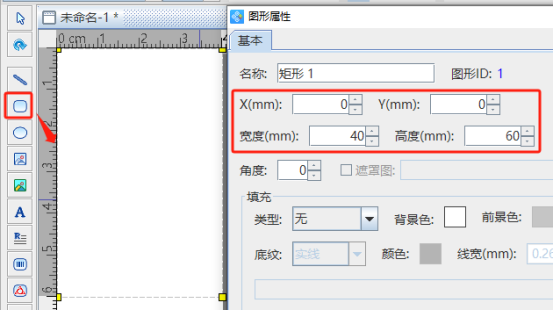

2. 繪制一個矩形框 點擊軟件左側的“繪制圓角”按鈕，在白色畫布上繪制一個矩形框，雙擊繪制的矩形框，在圖形屬性-基本選項卡中設置矩形框的寬度和高度分別為40mm和60mm，點擊軟件頂部的“不可見”按鈕，將矩形框設置為不可見狀態，這樣打印的時候不打印出來。然后在“基本”選項卡中設置矩形框的X（矩形框距離畫布左側的距離）和Y（矩形框距離畫布頂端的距離）值都為0。

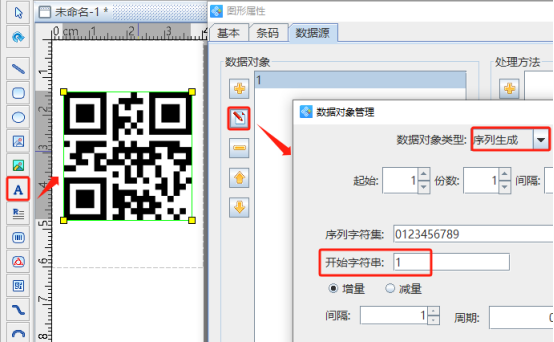

3. 制作標簽上的第一個二維碼 點擊軟件左側的“繪制二維碼”按鈕，在白色畫布上繪制一個二維碼，雙擊繪制的二維碼，在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕，在打開的窗口中選擇“序列生成”數據類型，開始字符串保持1不變，就會生成1,2,3,4,5……流水號。

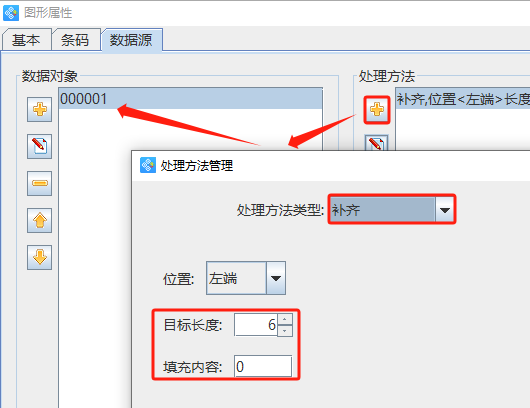

點擊右側處理方法下面的“添加”按鈕，添加一個“補齊”數據處理方法，補齊6位數字。

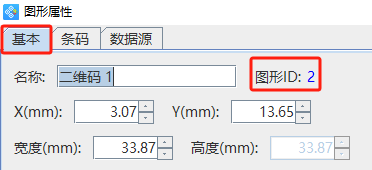

切換到“基本”選項卡中，記下二維碼的圖形ID，以便下面的文本引用二維碼中數據，這里二維碼的圖形ID為2。

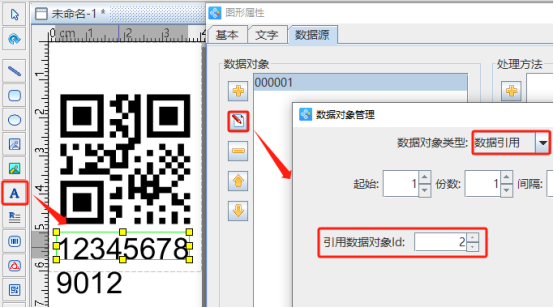

4. 制作流水二維碼下面的文本，點擊軟件左側的“繪制普通文本”按鈕，在二維碼下面繪制一個普通文本，雙擊繪制的普通文本，在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕，在打開的窗口中選擇“數據引用”數據類型，引用數據對象id設置為2，那么就將二維碼中數據引用過來了。

5. 同時選中矩形框、二維碼和二維碼下面的文本，點擊軟件頂部的“群組圖形”按鈕，將這三個內容群組成一個圖形。

6. 使用生成矩陣工具生成標簽上其他三個二維碼 選中上面群組的圖形，點擊軟件頂部的“生成矩陣”工具，在打開的窗口中設置矩陣行列數為4行1列，垂直偏移量為80mm，下面的數據位置遞增設置為100000，點擊“確定”按鈕。

需要注意的是生成矩陣工具中的數據位置遞增改變的是數據源中數據調用的起始值，數據位置遞增設置為100000，那么生成的下一個內容的起始值就是100001，調用的是第1000001個數據，依次類推。

7. 設置好之后，點擊軟件頂部的“打印”按鈕，設置數據量（標簽的總個數）為100000，開始頁碼為1，點擊結束頁碼后面的“尾頁”（結束頁碼此時是10000），點擊下面的“預覽”按鈕，翻頁查看批量生成的流水二維碼，預覽無誤就可以直接連接打印機打印或者是輸出PDF文檔了。

以上就是中瑯標簽打印軟件中生成特殊排版流水二維碼的操作方法，只需要分析出一張紙上應該設置幾行幾列的標簽，然后明白生成矩陣工具中的數據位置遞增的含義，那么制作起來就非常簡單了。
