在條碼打印軟件中如何利用群組制作表格

在條碼打印軟件中制作的標簽內容有各種各樣的，常見的就是產品標簽。有些標簽內容需要表格分隔開，要將產品屬性等信息，添加在表格里面，這就需要在條碼打印軟件中設計標簽時，添加插入表格。在最新版本的中瑯條碼打印軟件中，可以通過群組工具，配合直線和矩形繪制工具，組合表格。 如何在中瑯標簽條碼打印軟件中繪制表格呢?

首先打開中瑯條碼標簽打印軟件，新建適合尺寸的標簽。

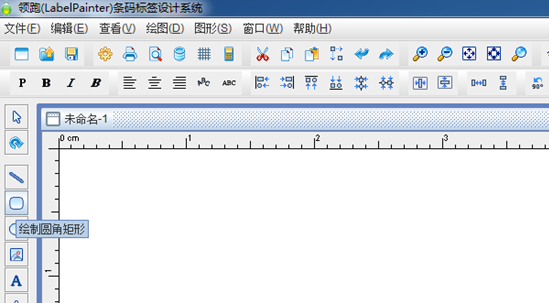

建好標簽后，就可以開始設計表格了。表格最外圍可以用矩形來繪制。比如說需要做的表格的尺寸是50*30mm。如圖所示，點擊左側工具欄中的“繪制圓角矩形”的功能按鈕，在標簽是繪制表格外框，并在矩形上右擊，選擇屬性，彈出圖形屬性窗口。在該窗口下，選擇“尺寸”選項卡，輸入實際的表格尺寸。

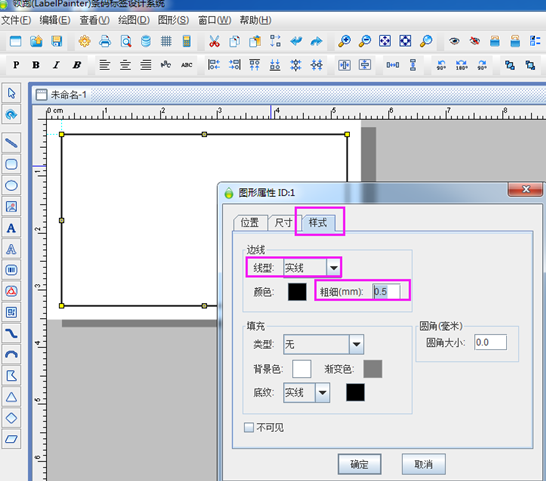

再選擇“樣式”將表格邊框粗細設置成0.5mm，得到如下圖所示的矩形框：

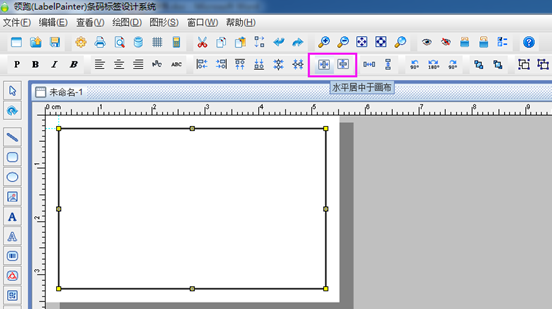

繪制好矩形框后，在條碼打印軟件頂部的橫向工具欄里，有“垂直居中于畫布”“水平居中于畫布”兩個按鈕，可以調整矩形居中顯示。

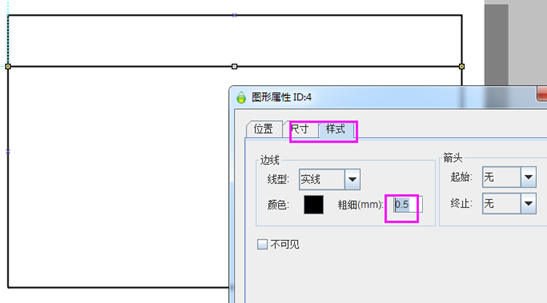

然后再選擇左側工具欄中的“繪制直線”按鈕，在標簽上繪制直線，繪制的同時按住“shift”鍵，可以繪制正方向的“正”直線，如豎直，水平。在該直線上右擊，選擇屬性，彈出的圖形屬性窗口下，選擇尺寸，輸入直線寬度為50mm，在“樣式”選項卡下，輸入直線粗細為0.5mm，完成操作后，將直線放在矩形框的適合位置。

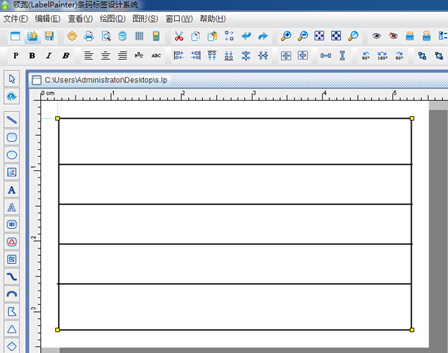

可以通過復制粘貼，拷貝出多份同樣設置的直線，然后通過頂部橫向工具欄中的：左對齊，右對齊，垂直平均分布這些工具調整各個直線的位置。在做細微移動的時候可以按住shift鍵再點各個方向的方向鍵，這樣就可以實現微移。

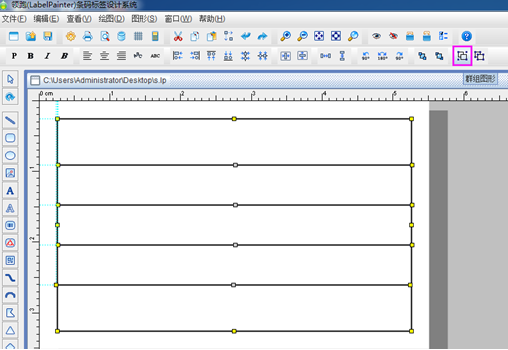

位置擺放整齊后，選擇所有對象，然后點“群組”，就可以將多個圖形組合成一個整體了。如果需要在對其中的默認對象進行編輯，就點擊“解散群組”

在條碼打印軟件上設置過程中，會因?yàn)樯舷聦拥年P(guān)系，導致無法移動或者是選中，可以在選中的圖形上，右擊，選擇“移至上一層”或“移至下一層”。在排版布局及方向調整上，頂部橫向工具欄中還有一些配合使用的對齊、平均分布、居中、旋轉等功能可以利用。方便標簽內容的設置。
