有關Dot Code二維碼的介紹

Dot Code是由不連續的點組成的二維條形碼符號，設計目的是為了工業流水線上，使用高速噴墨和激光打印機印刷產品有效期，批號以及序列號等。

 Dot Code二維碼支持ASCII字符集，使用9個點來表示一個codeWord。

Dot Code二維碼尺寸是靈活可變的。在編碼內容不變的情況下，可以根據貨品表面的大小來調整印刷，碼的寬+高的結果必須等于奇數。4條邊周圍必須有等于3個點距離的安靜區域。

 Dot Code二維碼的容量沒有上線，根據信息量可以計算出尺寸。計算方法如下：

NC：校驗字符數量

ND：數據字符數量

NC=3+（ND/2）

MASK=2掩碼字符數量

MinDots=9*(ND+NC)+MASK

H*N>=MinDots*2

使用Reed-Solomon算法糾錯

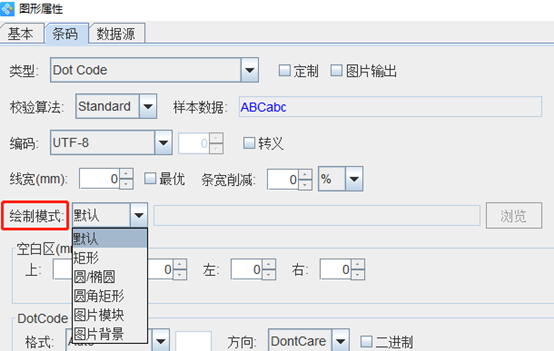

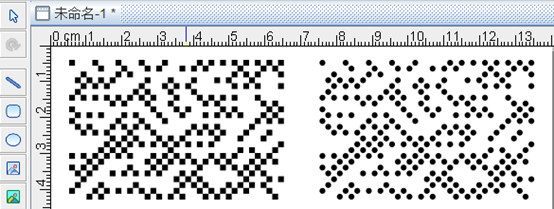

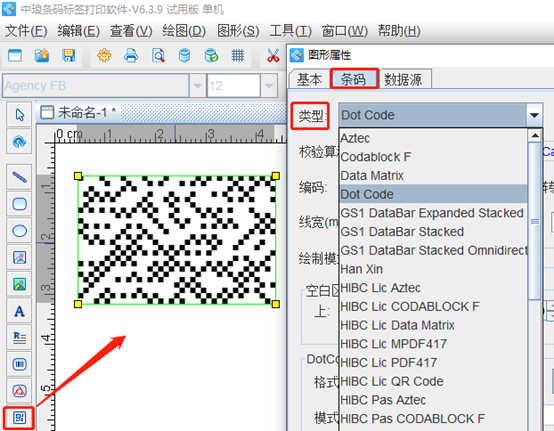

Dot Code二維碼的點可以是圓形的也可以是方形的。（在二維碼軟件中繪制二維碼之后，雙擊二維碼，在圖形屬性-條碼-繪制模式中，可以根據自己的需求自定義設置繪制模式為矩形、默認、圓/橢圓）等，設置號之后，點擊確定，效果如圖所示：

 通過兩個角點（下圖中的5和6）來判斷解碼（A，B，C，D......）方向，如果角點在寬的兩頭，每一列的數據讀取從上到下，如果角點在高的兩頭，每一行的數據讀取從左往右。

 現在Dot Code二維碼多用于煙草業。由于很多小型物品、小零件使用常規的二維碼如Data Matrix、QRCode等有其局限性，物品可用于標注的面積太小，無法使用這些常規的二維碼進行標注。而AIM發布的Dot Code則可以做到最小寬度或者高度為6個模塊，適用于寬度有限或高度有限物品，如手術刀、試管等物品。
