可變數據打印軟件如何用“生成矩陣”工具豎向排版流水號（一）

今天遇到了這樣一種需求：用戶的一張紙上有4行1列總共4個大標簽，每個標簽上都有左中右三部分內容，這三部分內容都是由2個連續流水號組成。一摞紙總共有41040個流水號，左中右分別13680個流水號，其中左側呈Z字形排版的13680個流水號排好之后，中間部分會接著左側部分的最后一個流水號開始生成流水號，右側部分會接著中間部分開始生成，下面我們一起看看中瑯可變數據打印軟件中如何用“生成矩陣”工具豎向排版流水號。

1. 打開中瑯可變數據打印軟件，根據實際紙張?jiān)O(shè)置紙張尺寸和布局，紙張我們這里設置成寬度為318mm，高度為174mm，一張紙中設置4行1列的標簽。

2. 制作標簽左側流水號 點擊軟件左側的“繪制圓角矩形”按鈕，在白色畫布上繪制一個矩形框，設置矩形框的寬度、高度和位置（寬度為106mm，高度為43.5mm，距離軟件左端距離和頂端距離都為0），然后點擊軟件頂部的“不可見”按鈕，將矩形框設置成不可見狀態。

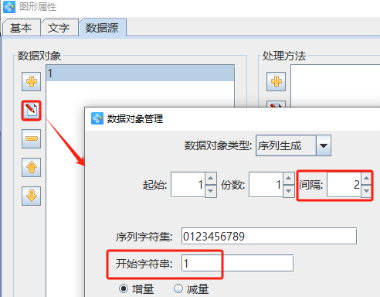

點擊軟件左側的“繪制普通文本”按鈕，在矩形框中繪制一個普通文本，雙擊繪制的普通文本，在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕，在打開的窗口中選擇“序列生成”數據類型，開始字符串保持1不變，數據對象類型下面的“間隔”設置為2，那么下一個標簽相同就會顯示3,5,7……。

選中上面制作的流水號，點擊軟件點擊軟件頂部的“生成矩陣”按鈕，在打開的窗口中設置標簽行列數為“1行2列”，水平偏移量設置為“44”mm，垂直偏移量不用修改，保持默認就可以了，數據位置遞增保持1不變，點擊“確定”按鈕。

3. 同時選中矩形框和里面的兩個流水號，點擊軟件頂部的“群組圖形”按鈕，將矩形框和兩個流水號群組成一個圖形。

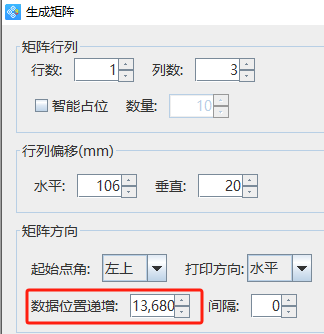

4. 選中上面群組的圖形，點擊軟件頂部的“生成矩陣”按鈕，在打開的窗口中設置標簽行列數為“1行3列”，水平偏移量設置為“106”mm，垂直偏移量不用修改，保持默認就可以了，數據位置設置為13680，點擊“確定”按鈕。

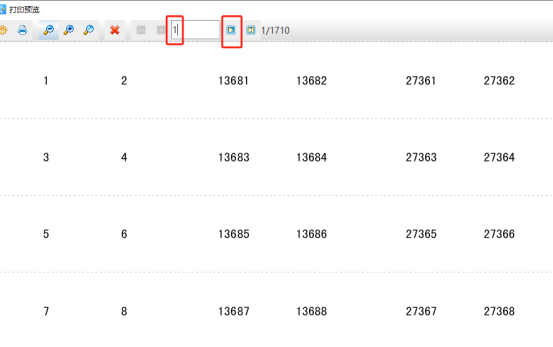

5. 點擊軟件頂部的“打印”按鈕，在打開的窗口中設置數據量為6840，開始頁面為1，點擊結束頁碼后面的“尾頁”，點擊下面的“預覽”按鈕，翻頁查看批量生成的流水號，預覽無誤就可以直接連接打印機打印出來，或者是批量輸出PDF文檔、圖片了。

以上就是中瑯可變數據打印軟件用“生成矩陣”工具豎向排版流水號的操作步驟，其實只要了解了數據源中“間隔”、生成矩陣工具中“數據位置遞增”，打印設置中“數據量”參數代表的含義，那么這樣的流水號就會非常容易生成出來了。
