中瑯條碼打印軟件如何制作橢圓形條形碼

一般的條形碼外觀就是長方形的，有上面的豎條和下面的條碼數據組成，那么如何制作一些特殊外觀的條形碼呢？比如把條形碼制作成橢圓形，而且條碼外觀修改之后，條形碼依然能正常掃描，具體效果如下圖所示，條形碼本來長方形的豎條變成了橢圓形。下面給大家介紹一下如何用中瑯條碼標簽打印軟件制作橢圓形條形碼。

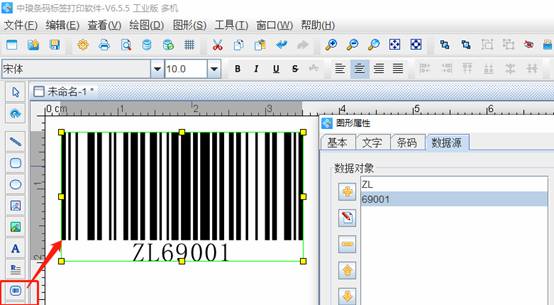

在中瑯條碼標簽打印軟件中新建一個空白標簽，利用軟件左側工具欄中的“繪制一維條碼”工具在標簽上添加一個條形碼，然后打開條形碼的“圖形屬性”-“數據源”修改添加條碼數據。

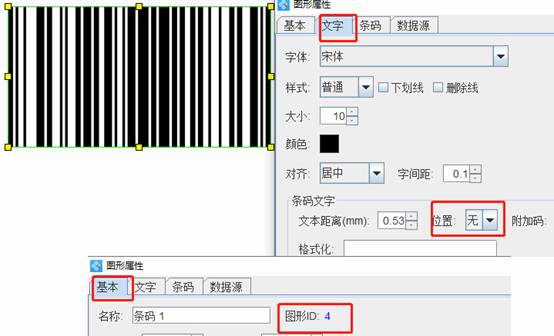

然后在條形碼的“圖形屬性”-“文字”界面把條碼文字的位置設置成“無”，隱藏條碼數據，并在“基本界面”記下條形碼的“圖形ID”。

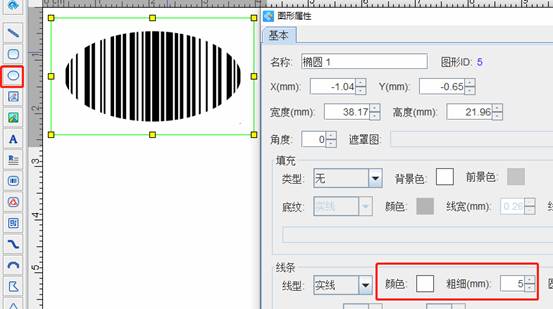

利用左側的“繪制橢圓/圓”工具在標簽上添加一個橢圓覆蓋在條形碼上，然后打開橢圓的屬性，修改線條粗細，并把線條顏色設置成白色，遮蓋住條碼外觀，使條碼外觀變成橢圓形。

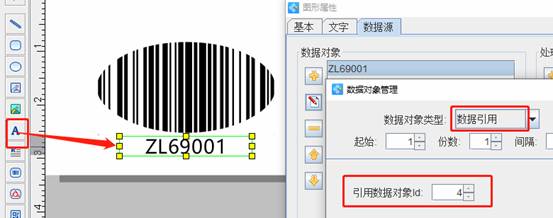

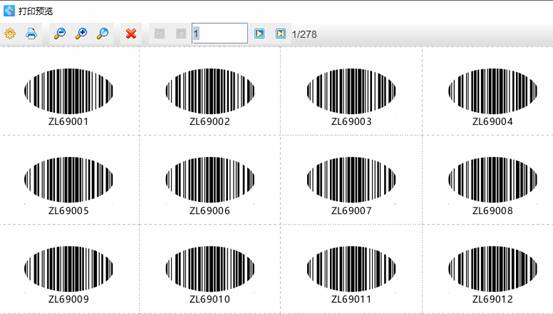

然后再利用條碼打印軟件左側邊的“A”圖標在條碼下方添加一個普通文本，打開普通文本的“圖形屬性”-“數據源”，修改文本數據，利用“數據引用”，引用條形碼的數據，引用數據對象的ID就是上面記錄的條形碼ID。橢圓形條形碼就制作完成了，可以通過打印預覽查看批量生成的效果。
