今天遇到了這樣一個需求:用戶的一個二維碼標簽上有五個相同內容(里面包含有流水號、二維碼和二維碼明碼),打印時是按照TXT文本從上到下的順序依次打印出來的,問在中瑯可變數據打印軟件中如何快速生成這樣的二維碼標簽模板,下面我們一起看看具體步驟。

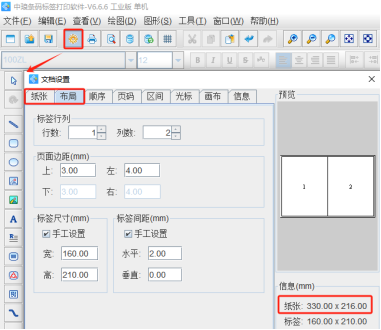

1.打開可變數據打印軟件,根據實際紙張設置紙張尺寸和布局,紙張我們這里設置成總寬度為330mm,高度為216mm的紙張,一張紙中設置1行2列的標簽,紙張設置如下:

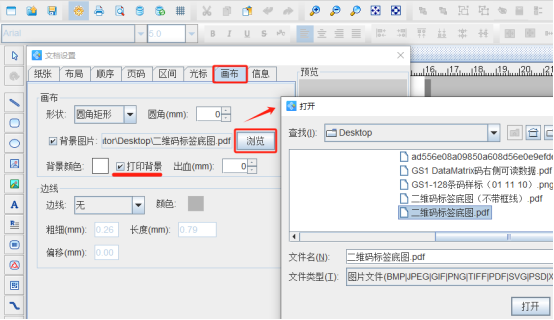

2. 將PDF底圖以畫布背景圖的形式導入到軟件中 點擊軟件頂部的“文檔設置”按鈕,在打開的窗口中,選擇“畫布”選項卡,將圖片背景勾選上,點擊后面的“瀏覽”按鈕,找到本地電腦上保存的PDF底圖導入到軟件中,將下面的“打印背景”勾選上。
3. 將保存有流水號和二維碼數據的TXT文本導入到軟件中,具體導入方法可以參考《關于條碼打印軟件數據庫導入TXT時分隔符號介紹》,這里不再詳述。
4. 制作標簽上的第一個內容 a.點擊軟件左側的“繪制圓角矩形”按鈕,在白色畫布上繪制一個矩形框,設置矩形框的寬度(120mm)和高度(48mm),然后點擊軟件頂部的“不可見”按鈕,將矩形框設置成不可見狀態,并將矩形框移動到合適位置。

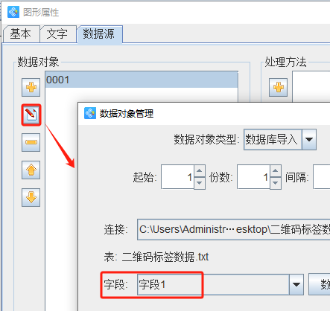

b.制作流水號 點擊軟件左側的“繪制普通文本”按鈕,在矩形框中繪制一個普通文本,雙擊繪制的普通文本,在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕,在打開的窗口中選擇“數據庫導入”數據類型,連接就是上面導入的TXT文本,字段選擇“字段1”。
c.制作二維碼 點擊軟件左側的“繪制二維碼”按鈕,在矩形框中繪制一個二維碼,雙擊繪制的二維碼,在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕,在打開的窗口中選擇“數據庫導入”數據類型,字段選擇“字段2”。
d.雙擊打開二維碼的“圖形屬性-基本”選項卡,記下二維碼的圖形ID,以便下面制作的文本引用二維碼中內容,這里二維碼的圖形ID為3。

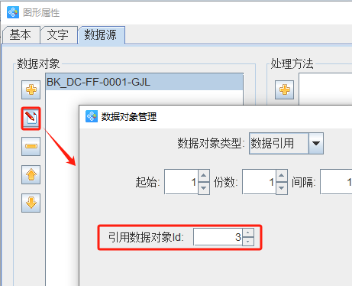

e.制作二維碼明碼 點擊軟件左側的“繪制普通文本”按鈕,在矩形框中繪制一個普通文本,雙擊繪制的普通文本,在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕,在打開的窗口中選擇“數據引用”數據類型,引用圖形對象id設置為3,那么就將二維碼中數據引用過來了。

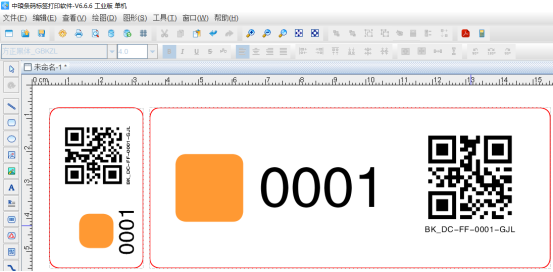

5. 同時選中標簽上的矩形框、流水號、二維碼和二維碼明碼,復制一份放到標簽的左上角,手動設置矩形框的寬度和高度(分別為28mm和48mm),流水號和二維碼明碼的字號和旋轉角度,二維碼的尺寸和旋轉角度,并移動到合適位置。
至此標簽上的兩個相同內容就制作完成了,接下來的文章中我們會講到如何用中瑯可變數據打印軟件的“生成矩陣”工具快速生成其他3個相同內容,有興趣的小伙伴請繼續關注。
