今天我們來看下中瑯二維碼打印軟件中如何生成外箱標簽上的流水號二維碼,這個流水號二維碼中除了包含有標簽上的型號信息,還有五個連續的SN流水號,掃描生成的二維碼,二維碼中數據之間需要換行顯示。
1. 打開中瑯二維碼打印軟件,新建標簽,參考《標簽打印軟件如何批量制作外箱標簽》方法制作一個如下圖所示的外箱標簽。

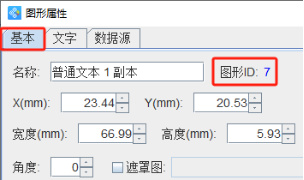

2. 制作流水號二維碼 a.選中標簽上的型號信息,雙擊打開其圖形屬性-基本選項卡,記下該文本對象的圖形ID,以便下面制作的二維碼引用其內容,這里型號信息的圖形ID為7。
b.點擊軟件左側的“繪制二維碼”按鈕,在白色畫布上繪制一個二維碼,雙擊繪制的二維碼,在圖形屬性-數據源中點擊數據對象下面的“編輯”按鈕,在打開的窗口中選擇“數據引用”數據類型,引用圖形對象id設置為7,那么就將標簽上的型號信息引用到二維碼中了。
c.再點擊數據對象下面的“添加”按鈕,添加一個“手動輸入”類型的數據,在打開的窗口輸入框中輸入“回車”,然后再輸入固定內容“S/N:2F00666636H”。

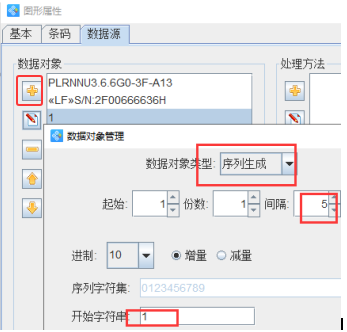

d.再點擊數據對象下面的“添加”按鈕,添加一個“序列生成”類型的數據,開始字符串保持1不變,數據對象類型下面的“起始”、“分隔”中的“分隔”設置為5,那么下面自動生成的二維碼流水號依次就是6、11、16、21……。然后點擊右側處理方法下面的“添加”按鈕,添加一個“補齊”數據處理方法,將左側流水號補齊5位數據。
e.二維碼中另外4個SN流水號按照上面步驟c、d操作即可。需要注意的是添加“序列生成”的時候,要修改“開始字符串”。第二次添加的序列生成“開始字符串”為2,第三次的序列生成“開始字符串”為3,依次類推,每次添加序列生成,開始字符串增加1,各數據中間注意添加“回車”。
3.制作完成之后,點擊軟件頂部的“打印”按鈕,在打開的窗口中設置數據量為20,開始頁碼為1,點擊結束頁碼后面的“尾頁”,然后點擊下面的“瀏覽”按鈕,翻頁查看批量生成的外箱標簽,預覽無誤就可以直接連接打印機打印出來了。
以上就是中瑯二維碼打印軟件中生成外箱標簽上的流水號二維碼操作步驟,其實只要了解了數據對象類型下面的“開始字符串”和“間隔”參數代表的含義,那么制作起來就非常簡單了。
